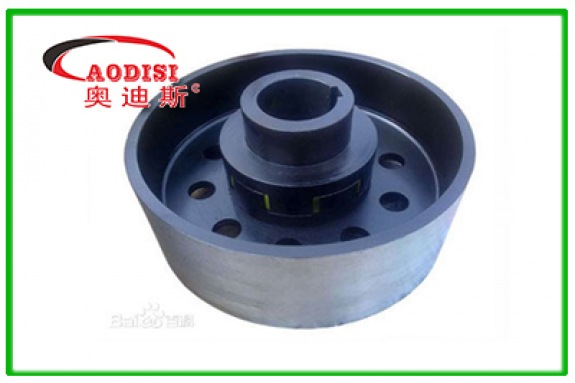

| 產品名稱 | AODISI TLL型帶制動輪彈性套柱銷聯軸器 |
| 加工精度 | |
| 是否定制 | |
| 粗糙度 | |
| 材料成分 | |
| 我要定制 | 按客戶需求接受定制;歡迎來廠參觀！ |
|
立即咨詢
0757-83781208 |
|
PRODUCT CATEGORIES
手 機：13925950859
電 話：0757-83781208
傳 真：0757-83782018
地 址：佛山市禪城區嶺南大道北131號碧桂園城市花園南區三座29樓
TLL型帶制動輪彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩。適用于安裝底座剛性好、對中精度較高、沖擊載荷不 大、對減振要求不高的中小功率軸系傳動。
結構特點：
制動輪與半聯軸器制成整體式結構
制動輪半聯軸器使用鑄鋼或鍛鋼加工，且外圓表面淬火處理軸孔鍵槽的型式和尺寸，標記方法同TL型
標記說明：

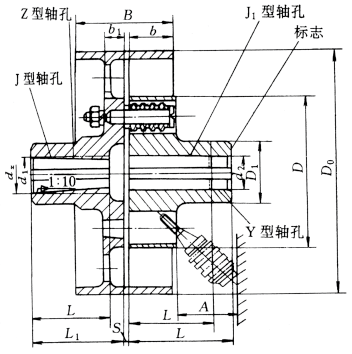

對于Z型，J型帶沉孔的軸孔長度是指軸孔的配合長度（不含沉孔）即圖中L1尺寸
TLL6 帶制動輪彈性套柱銷聯軸器
主動端：J型軸孔，B型鍵槽，d1=65mm,L1=107mm
從動端：Y型軸孔，B型鍵槽，d2=70mm,L=172mm

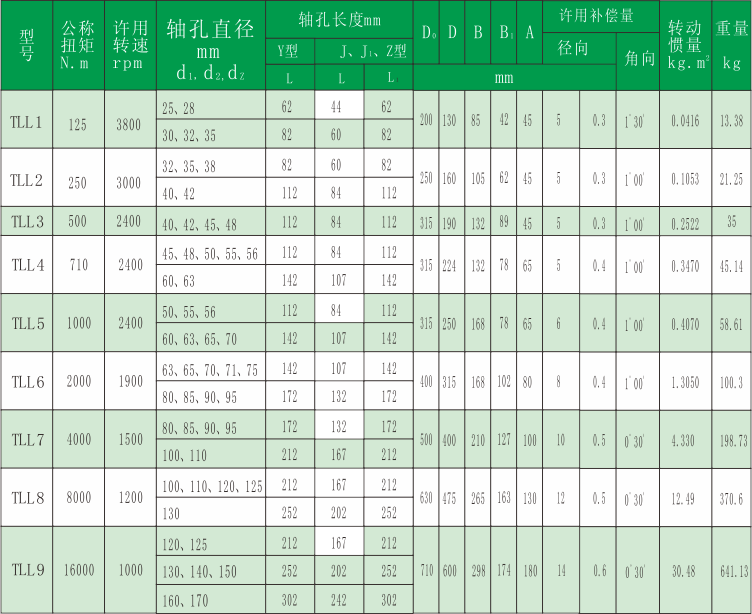

TLL型帶制動輪彈性套柱銷聯軸器基本參數和主要尺寸
