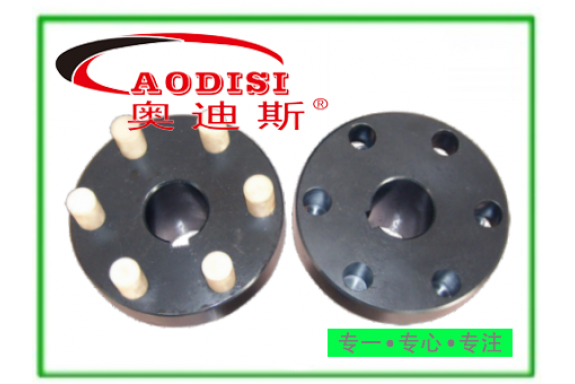

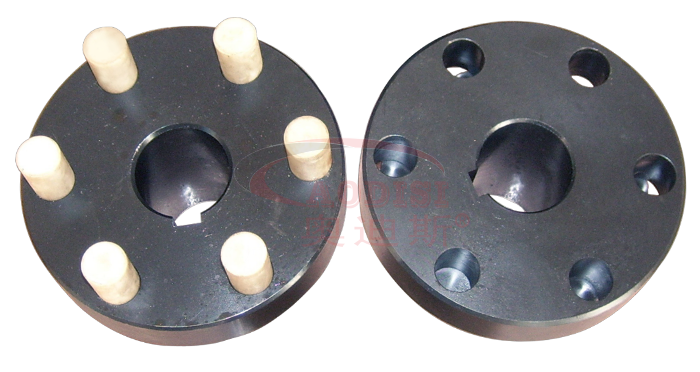

| 產品名稱 | AODISI HL型彈性柱銷聯軸器/HLL型帶制動輪彈性柱銷聯軸器 |
| 加工精度 | |
| 是否定制 | |
| 粗糙度 | |
| 材料成分 | |
| 我要定制 | 按客戶需求接受定制;歡迎來廠參觀！ |
|
立即咨詢
0757-83781208 |
|
PRODUCT CATEGORIES
手 機：13925950859
電 話：0757-83781208
傳 真：0757-83782018
地 址：佛山市禪城區嶺南大道北131號碧桂園城市花園南區三座29樓
結構特點：
彈性元件使用尼龍，其強度和耐磨性較高，且適用于有腐蝕的環境。
鋼制制動輪外圓表面經淬火處理
半聯軸器孔和鍵槽形式及尺寸，標記方法均按GB/T3852-1997
《聯軸器軸孔和聯接型式及尺寸》的規定，兩個半聯軸器軸孔形式可以任意組合
使用溫度-20~+70℃

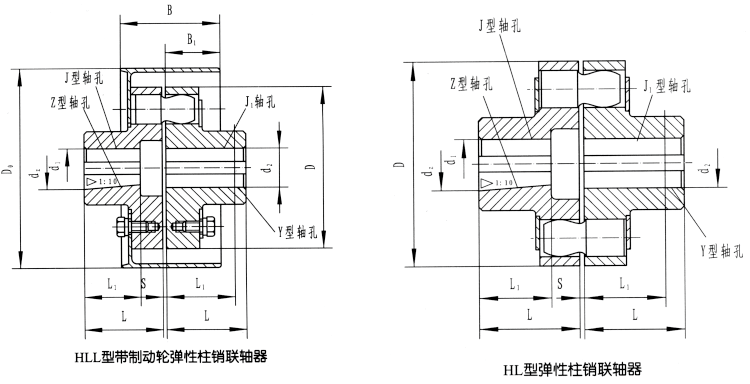

標記說明：對于Z型，J型帶沉孔的軸孔長度是指軸孔的配合長度（不含沉孔），即圖中L1尺寸
標記示例：HL6 彈性柱銷聯軸器
主動端：Y型軸孔，A型鍵槽，d1=65mm,L=142mm
從動端：Y型軸孔，B型鍵槽，d2=75mm,L=44mm
標記方法：HL6 JB60 X 107 / YB75 X 84 GB/T5014-1985
HLL5帶制動輪 彈性柱銷聯軸器
主動端：J型軸孔，B型鍵槽，d1=60mm,L=107mm
從動端：Y型軸孔，B型鍵槽，d2=75mm,L=84mm
標記方法：HLL5 JB60 X 107 / YB75 X 84 GB/T5014-1985
HL型彈性柱銷聯軸器基本參數和主要尺寸

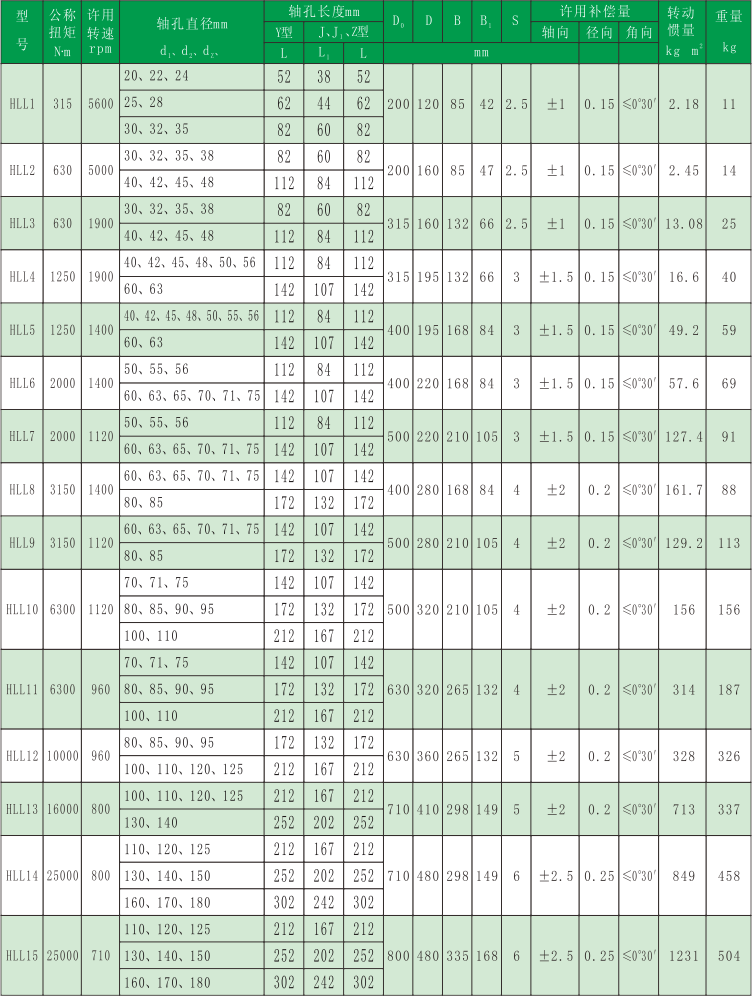

HLL型帶制動輪彈性柱銷聯軸器基本參數和主要尺寸
