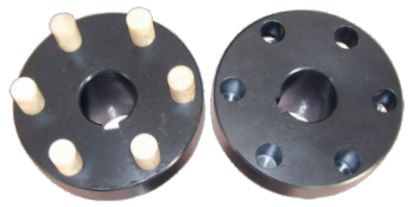

HL型彈性柱銷聯軸器

結構特點：

彈性元件使用尼龍，其強度和耐磨性較高，且適用于有腐蝕的環境。

鋼制制動輪外圓表面經淬火處理

半聯軸器孔和鍵槽形式及尺寸，標注方法均按GB/T3852-1997

《聯軸器軸孔和聯接形式及尺寸》的規定，兩個半聯軸器軸孔形式可以任意組合

使用溫度-20~+70℃ 1558140532(1).png

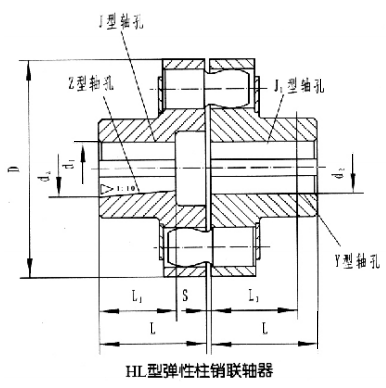

標記說明：

對于Z型，J型帶沉孔的軸孔的長度指軸孔的配合長度

（不含沉孔），即圖中L1尺寸

標記示例：

HLL5型帶制動輪彈性柱銷聯軸器

主動端：J型軸孔，B型鍵槽，d1=60mm，L=107mm

從動端：Y型軸孔，B型鍵槽，d2=75mm，L=84mm

標記方法：HLL5-JB60*107/YB75*84-GB/T5014-1985
