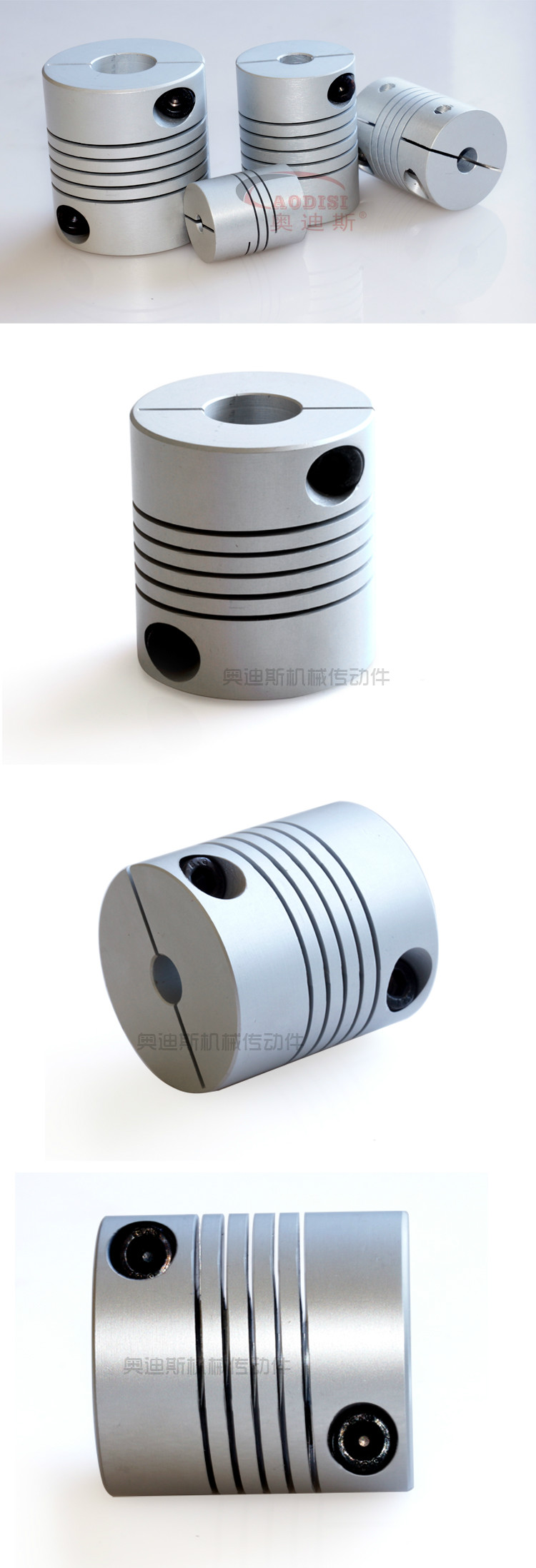

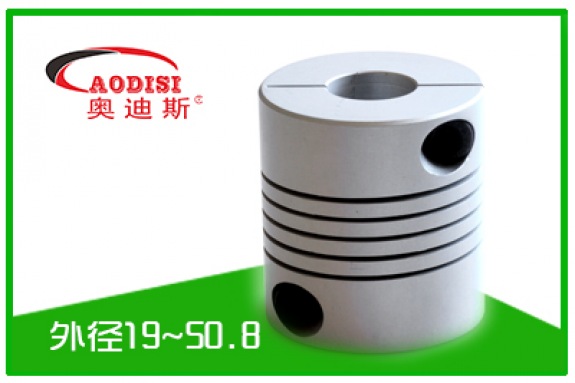

| 產品名稱 | AODISI RL螺紋彈性聯軸器 |
| 加工精度 | |
| 是否定制 | |
| 粗糙度 | |
| 材料成分 | |
| 我要定制 | 按客戶需求接受定制;歡迎來廠參觀！ |
|
立即咨詢
0757-83781208 |
|
PRODUCT CATEGORIES
手 機：13925950859
電 話：0757-83781208
傳 真：0757-83782018
地 址：佛山市禪城區嶺南大道北131號碧桂園城市花園南區三座29樓
|

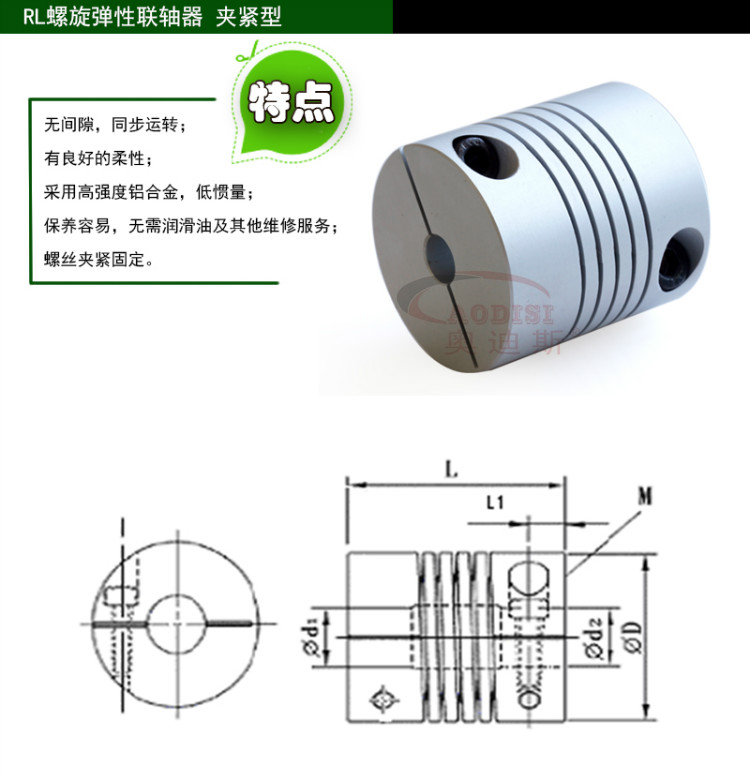

型號 |
D |
L |
d1 d2軸徑 |
L1 |
M |
擰緊力矩(N.m) |
|---|---|---|---|---|---|---|
|
RL-19 |
19 |
23 |
3 4 5 6 6.35 |
3 |
M2.5 |
1.0 |
|
RL-25.4 |
25.4 |
31.8 |
4 5 6 6.35 8 10 |
3 |
M3 |
1.5 |
|
RL-28.6 |
28.6 |
38.1 |
6 6.35 8 10 12 12.7 |
2.5 |
M4 |
2.0 |
|
RL-32 |
32 |
40 |
6.35 8 10 12 12.7 15 |
3 |
M4 |
4.0 |
|
RL-38.1 |
38.1 |
41.3 |
8 10 12 12.7 14 15 19 |
3.8 |
M5 |
4.5 |
|
RL-42 |
42 |
50 |
10 12 14 15 18 19 20 21 |
4 |
M6 |
6.8 |
|
RL-50.8 |
50.8 |
50.8 |
12 14 15 16 18 19 21 25 |
5 |
M6 |
7.5 |
|
型號 |
額定扭矩（N.m） |
最大扭矩(N.m) |
最大轉速(min-1) |
慣性力矩（kg.m2) |
靜態扭矩剛性（N.m/rad) |
徑向偏差 |
角向偏差（°)
|
軸向偏差
|
|---|---|---|---|---|---|---|---|---|
|
RL-19 |
0.5 |
1 |
9500 |
3.4x10-7 |
120 |
0.10 |
2 |
±0.4 |
|
RL-25.4 |
1.2 |
2.4 |
6100 |
2.5x10-7 |
130 |
0.15 |
2 |
±0.5 |
|
RL-28.6 |
1.6 |
3.2 |
5500 |
2.6x10-7 |
170 |
0.15 |
2 |
±0.5 |
|
RL-32 |
2 |
4 |
4800 |
9.7x10-6 |
260 |
0.15 |
2 |
±0.5 |
|
RL-38.1 |
4.2 |
8.4 |
4500 |
3x10-5 |
330 |
0.20 |
2 |
±0.5 |
|
RL-42 |
8.4 |
16.8 |
4000 |
3.5x10-5 |
480 |
0.20 |
2 |
±0.5 |
|
RL-50 |
10 |
20 |
3100 |
1.0x10-4 |
560 |
0.20 |
2 |
±0.5 |
