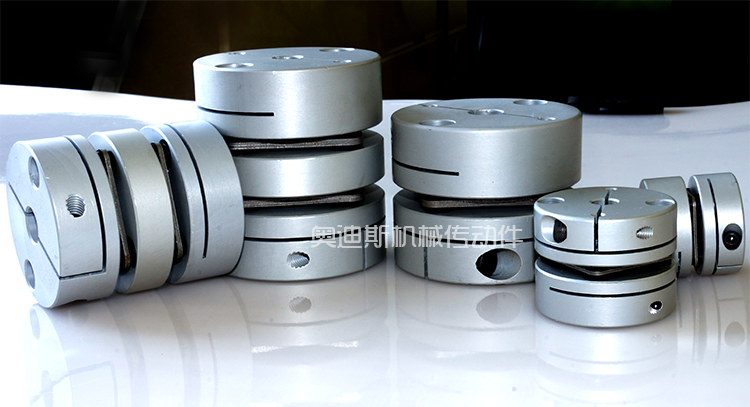

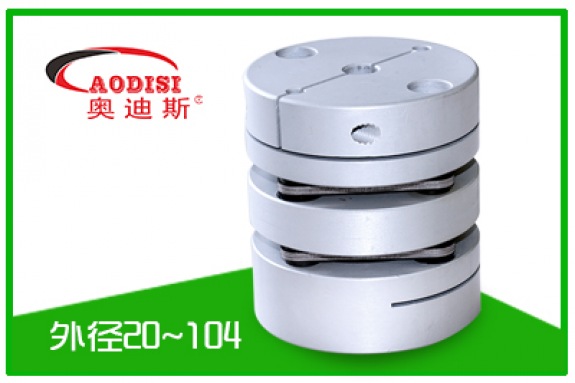

| 產品名稱 | AODISI U型雙膜片彈性聯軸器 |
| 加工精度 | |
| 是否定制 | |
| 粗糙度 | |
| 材料成分 | |
| 我要定制 | 按客戶需求接受定制;歡迎來廠參觀！ |
|
立即咨詢
0757-83781208 |
|
PRODUCT CATEGORIES
手 機：13925950859
電 話：0757-83781208
傳 真：0757-83782018
地 址：佛山市禪城區嶺南大道北131號碧桂園城市花園南區三座29樓
|
型號 |
D |
L |
d1 d2軸徑 |
L1
|
L2 |
L3 |
M |
擰緊力矩(N.m) |
|---|---|---|---|---|---|---|---|---|
|
U-20 |
20 |
29 |
4 5 6 6.35 7 8 |
2.7 |
10.65 |
5.5 |
M2.5 |
1.0 |
|
U-26 |
26 |
35 |
5 6 6.35 7 8 9 10 12 |
3.0 |
11 |
7 |
M3 |
1.2 |
|
U-34 |
34 |
41.8 |
7 8 9 10 11 12 14 |
3.6 |
13 |
9.0 |
M3 |
1.7 |
|
U-34A |
34 |
45 |
7 8 9 10 11 12 14 |
3.6 |
15 |
9.0 |
M4 |
1.7 |
|
U-39 |
39 |
50 |
8 10 11 12 14 15 16 |
5 |
15 |
10 |
M5 |
2.5 |
|
U-41 |
41 |
50 |
8 10 11 12 14 15 16 18 |
5 |
15 |
10 |
M5 |
2.5 |
| U-44 |
44 |
50 |
11 12 14 15 16 18 19 20 |
5 |
15 |
10 |
M5 |
5.5 |
|
U-46 |
46 |
54 |
12 14 15 16 18 19 20 22 |
5 |
17 |
10 |
M5 |
5.5 |
|
U-50 |
50 |
58 |
12 14 15 16 18 19 20 22 |
5.2 |
18 |
11.6 |
M5 |
8.6 |
|
U-56 |
56 |
64 |
14 15 16 18 19 20 22 24 |
5.2 |
19.9 |
12.8 |
M5 |
8.6 |
|
U-68 |
68 |
74 |
19 20 22 24 30 35 |
5.8 |
24.1 |
14.2 |
M6 |
15 |
| U-82 |
82 |
98 |
24 25 28 30 35 38 40 |
8 |
30 |
22 |
M8 |
18 |
|
U-94 |
94 |
98 |
25 26 28 30 35 38 40 |
8 |
30 |
22 |
M8 |
28 |
|
U-104 |
104 |
102 |
30 32 35 38 40 42 45 |
10 |
30 |
22 |
M8 |
28 |
|
型號 |
額定扭矩（N.m） |
最大扭矩(N.m) |
最大轉速(min-1) |
慣性力矩（kg.m2) |
靜態扭矩剛性（N.m/rad) |
徑向偏差 |
角向偏差（°)
|
軸向偏差（°)
|
|---|---|---|---|---|---|---|---|---|
|
U-20 |
1.0 |
2.0 |
10000 |
1.8x10-6 |
200 |
0.02 |
1 |
±0.2 |
|
U-26 |
2.0 |
5.6 |
10000 |
2.7x10-6 |
690 |
0.02 |
1 |
±0.3 |
|
U-34 |
5.0 |
10 |
10000 |
9.8x10-6 |
1700 |
0.02 |
1 |
±0.38 |
|
U-34A |
5.0 |
10 |
10000 |
9.8x10-6 |
1700 |
0.02 |
1 |
±0.38 |
|
U-39 |
8.0 |
16 |
10000 |
1.9x10-5 |
2500 |
0.02 |
1 |
±0.4 |
|
U-41 |
8.0 |
16 |
10000 |
1.9x10-5 |
2500 |
0.02 |
1 |
±0.4 |
| U-44 |
10 |
20 |
10000 |
5.4x10-5 |
2950 |
0.02 |
1 |
±0.5 |
|
U-46 |
25 |
50 |
10000 |
5.4x10-5 |
7000 |
0.02 |
1 |
±0.6 |
|
U-50 |
25 |
50 |
10000 |
5.4x10-5 |
7000 |
0.02 |
1 |
±0.6 |
|
U-56 |
25 |
50 |
10000 |
1.2x10-4 |
8400 |
0.02 |
1 |
±0.8 |
|
U-68 |
60 |
120 |
10000 |
2.1x10-4 |
10500 |
0.02 |
1 |
±0.9 |
| U-82 |
100 |
200 |
10000 |
5.1x10-4 |
14500 |
0.02 |
1 |
±1.1 |
|
U-94 |
180 |
360 |
10000 |
2.1x10-4 |
16500 |
0.02 |
1 |
±1.3 |
|
U-104 |
250 |
500 |
10000 |
5.1x10-4 |
24500 |
0.02 |
1 |
±1.48 |
