| 產品名稱 | AODISI ZJM型脹緊套單型膜片聯軸器 |
| 加工精度 | |
| 是否定制 | |
| 粗糙度 | |
| 材料成分 | |
| 我要定制 | 按客戶需求接受定制;歡迎來廠參觀！ |
|
立即咨詢
0757-83781208 |
|
PRODUCT CATEGORIES
手 機：13925950859
電 話：0757-83781208
傳 真：0757-83782018
地 址：佛山市禪城區嶺南大道北131號碧桂園城市花園南區三座29樓

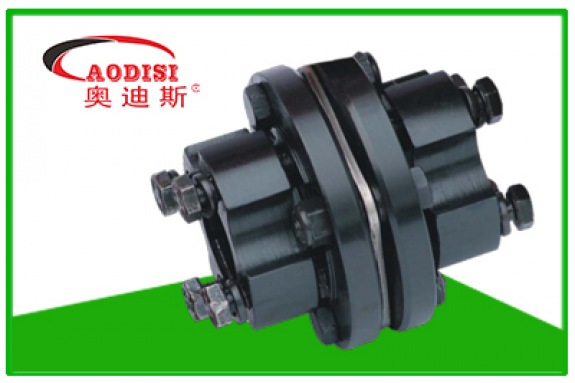

ZJM型脹緊套單型膜片聯軸器
特點：1.偏心允許范圍大，可靈活應用于各種傳動系統
2.良好的環境適應性，可高溫下運轉
3.完全消除傳動間隙，裝拆方便
4.傳動精度高，可靠性高，壽命長
|

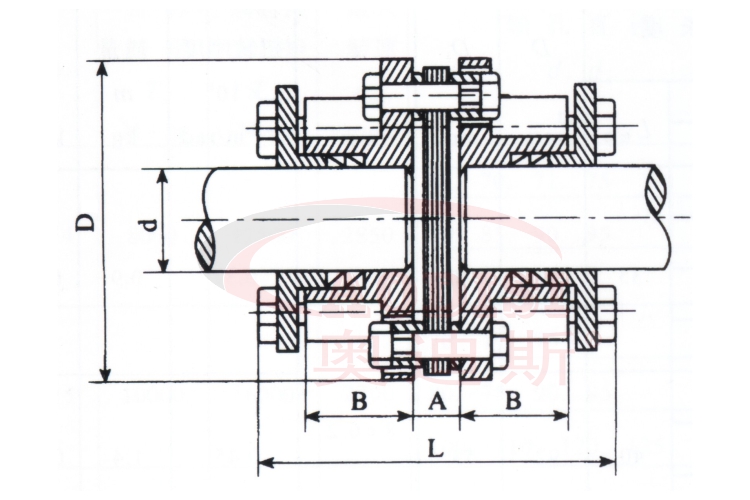

型號 |
孔徑d mm |
公稱扭矩N.m |
最大轉速r/min |
許用補償量
|
D mm |
L mm |
A mm |
B mm |
重量Kg |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
角向（°） |
軸向mm |
|||||||||
|
ZJM01 |
8-22 |
33 |
47000 |
1° |
±0.8 |
68 |
90 |
6.1 |
26 |
0.85 |
|
ZJM02 |
10-32 |
90 |
39000 |
1° |
±1.0 |
81 |
95 |
6.6 |
26 |
1.2 |
|
ZJM03 |
10-35 |
173 |
34000 |
1° |
±1.2 |
93 |
110 |
8.4 |
29 |
1.7 |
|
ZJM04 |
10-42 |
245 |
30000 |
1° |
±1.4 |
104 |
124 |
11.2 |
34 |
2.7 |
|
ZJM05 |
15-50 |
420 |
25000 |
1° |
±1.6 |
126 |
152 |
11.7 |
42 |
6.5 |
|
ZJM06 |
15-60 |
772 |
22000 |
1° |
±1.8 |
143 |
170 |
11.7 |
48 |
8.9 |
|
ZJM07 |
20-70 |
1270 |
19000 |
1° |
±2.5 |
168 |
210 |
16.8 |
58 |
15.8 |
