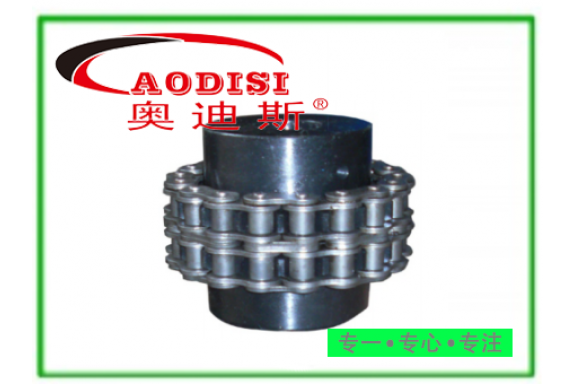

| 產品名稱 | AODISI GL型滾子鏈聯軸器 |
| 加工精度 | |
| 是否定制 | |
| 粗糙度 | |
| 材料成分 | |
| 我要定制 | 按客戶需求接受定制;歡迎來廠參觀！ |
|
立即咨詢
0757-83781208 |
|
PRODUCT CATEGORIES
手 機：13925950859
電 話：0757-83781208
傳 真：0757-83782018
地 址：佛山市禪城區嶺南大道北131號碧桂園城市花園南區三座29樓

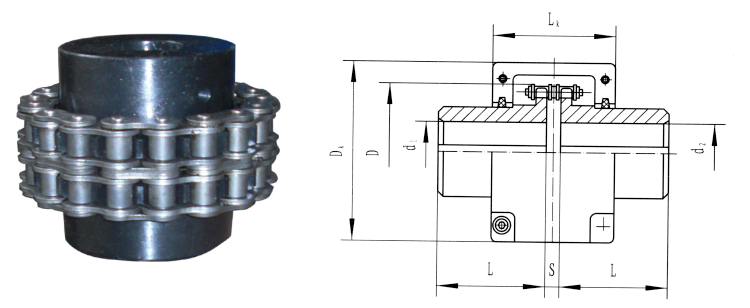

結構特點：
雙排滾子鏈采用GB1243.1-83《傳動用短節矩精密滾子鏈》規定的鏈條
軸孔鍵槽形式及尺寸符合GB/T3852-1997規
使用罩殼的結構及尺寸，根據需要選定
標記符合GB/T3852-1997
結構簡單，拆裝方便，反轉時有空行程，不宜用于沖擊載荷很大的逆向傳動
標記示例：有罩殼時，型號后加“F”
GL3型滾子鏈聯軸器，有罩殼
主動端：J1型軸孔，A型鍵槽，d1=25mm,L=44mm
從動端：J1型軸孔，B型鍵槽，d2=25mm,L=44mm
標記方法 GL3F J1 25 X 44 GB/T6069-2002
GL7型滾子鏈聯軸器
主動端：J1型軸孔，B型鍵槽，d1=45mm,L=84mm
從動端：Y型軸孔，B型鍵槽，d2=50mm,L=84mm
標記方法 GL7 J1B 45 X 84 / YB50 X 84 GB/T6069-2002

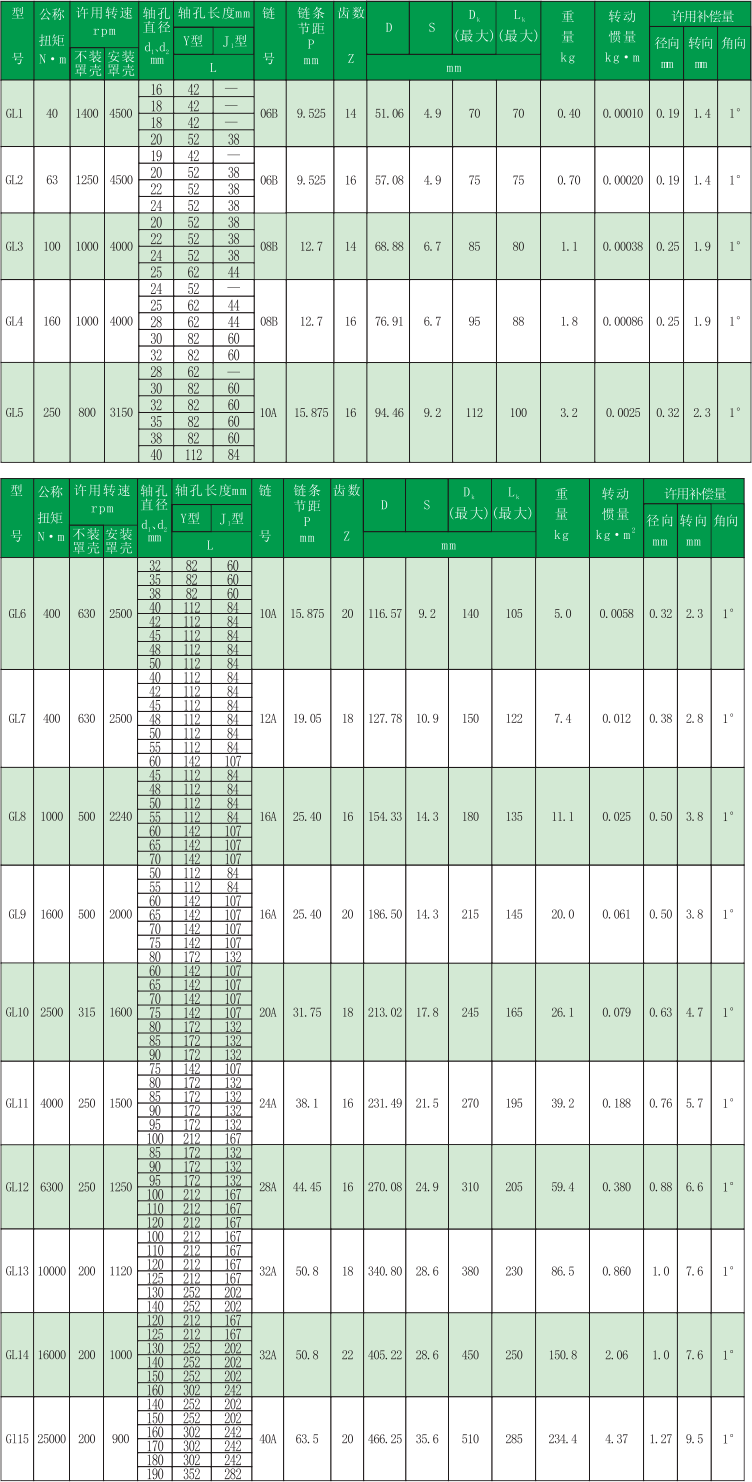

GL型滾子鏈聯軸器基本參數和主要尺寸
