萬向節傳動軸的結構特點

萬向節傳動軸的結構特點

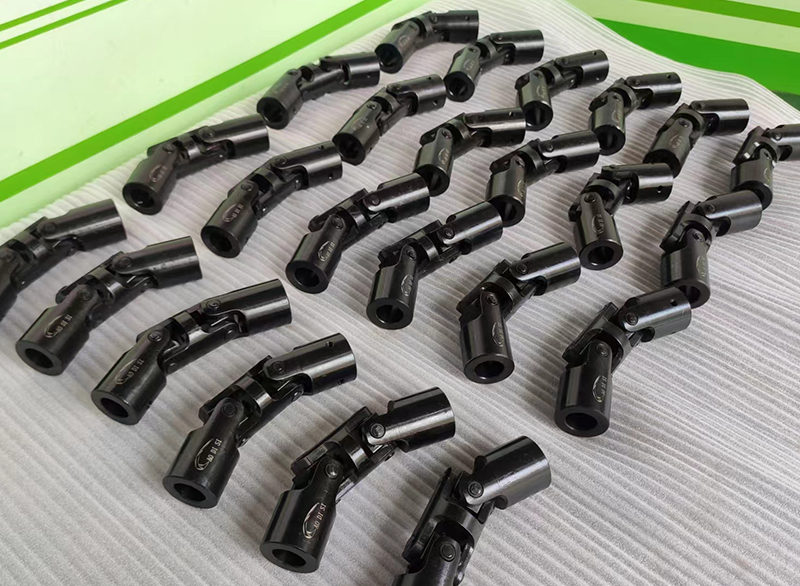

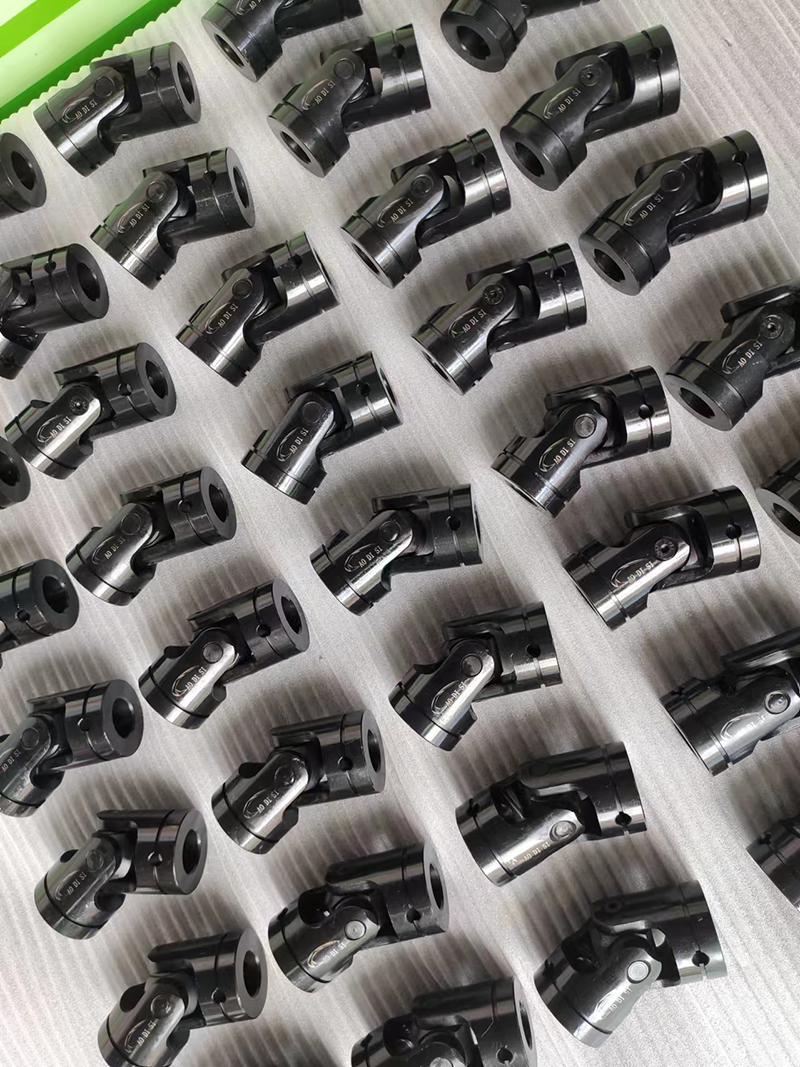

      傳動軸是由軸管、伸縮套和萬向節組成。伸縮套能自動調節變速器與驅動橋之間距離的變化。萬向節是保證變速器輸出軸與驅動橋輸人軸兩軸線夾角的變化，并實現兩軸的等角速傳動。一般萬向節十字軸、十字軸承和凸緣叉等組成。斯太爾系列重型汽車使用的傳動軸萬向節采用滾柱十字軸軸承，配合以短而粗的十字軸，可傳遞較大的轉距。在軸承端面設有蝶形彈簧，以壓緊滾柱。十字軸的端面增加了具有螺旋槽的強化尼龍墊片，可防止大夾角或大轉距傳遞動力時燒結。

       傳統結構的傳動軸伸縮套是將花鍵套與凸緣叉焊接在一起，將花鍵軸焊在傳動軸管上。而GWB公司的傳動軸一改傳統結構，將花鍵套與傳動軸管焊接成一體，將花鍵軸與凸緣叉制成一體。并將矩形齒花鍵改成大壓力角漸開線短齒花鍵，這樣既增加了強度又便于擠壓成形，適應大轉矩工況的需要。在伸縮套管和花鍵軸的牙齒表面，整體涂浸了一層尼龍材料，不僅增加了耐磨性和自潤滑性，而且減少了沖擊負荷對傳動軸的損害，提高了緩沖能力。

      該型傳動軸在凸緣花鍵軸外增加了一個管形密封保護套，在該保護套端部設置了兩道聚氨酯橡膠油封，使伸縮套內形成廠一個完全密封的空間，使伸縮花鍵軸不受外界沙塵的侵蝕 ，不僅防塵而且防銹。因此在裝配時在花鍵軸與套內一次性涂抹潤滑脂，就完全可以滿足使用要求，不需要裝油嘴潤滑，減少了保養內容。

      傳動軸是一個高轉速、少支承的旋轉體，囚此它的動平衡是至關重要的。一般傳動軸在出廠前都要進行動平衡試驗，并在平衡機上進行了調整。因此，一組傳動軸是配套出廠的，在使用中就應特別注意。
